Información Básica.
No. de Modelo.
JDZ10-10
Aislante Medio
Resina Epoxi
Instalación
Activo Tipo
Estructura circuito magnético
Una Etapa Tipo
Principio Transformación Voltaje
Tipo electromagnético
salida máxima
300va
relación de tensión nominal
10000/100V
nivel de la península
12/42/75
frecuencia
50hz
Paquete de Transporte
Carton
Especificación
35*43*27
Origen
Yueqing City, Zhejiang Province, China
Capacidad de Producción
2000
Descripción de Producto
Zhejiang Maiyu Electric Co., Ltd. Es un fabricante profesional, serie de disyuntores de vacío de alta tensión, serie de disyuntores de vacío de alta tensión para interiores, serie de interruptores de carga, serie de pararrayos, serie de desconectores de alta tensión, serie de fusibles de caída, serie de interruptores de conexión a tierra, serie de cajas de cables y otras compañías de equipos eléctricos, la empresa está compuesta por un grupo de personas dedicadas a la industria eléctrica durante muchos años, con un equipo profesional de investigación y desarrollo técnico y ventas de productos,
equipos de producción perfectos, gestión de integridad, control de calidad estricto.

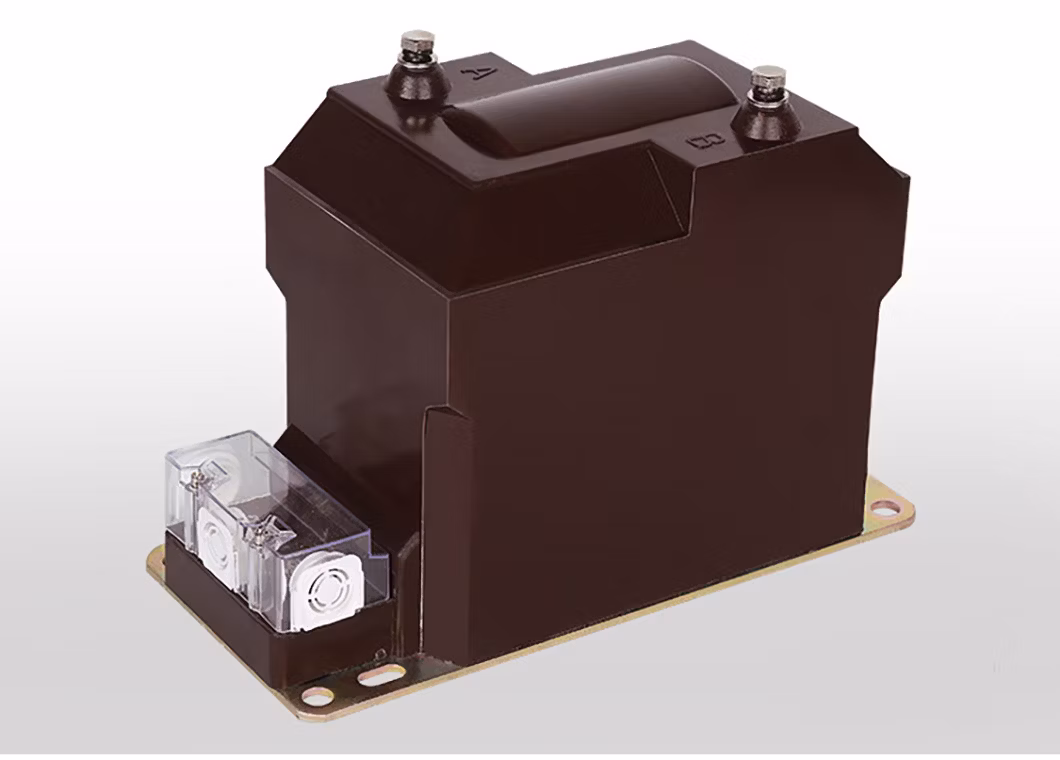

JDZ10-10 transformador de tensión es un transformador especial que tiene las funciones triples de conversión de tensión, conversión de impedancia y aislamiento eléctrico. Convierte la alta tensión del circuito de alta tensión o de baja tensión en baja tensión (normalmente 100V), que suministra instrumentos y dispositivos de protección de relé implementan medidas, medidas, protección y otras funciones.
Este producto cumple con las normas de transformador de corriente IEC60044 y GB20840,3-2013.
| JDZ10-3,6,10A1,JDZX10-3,6,10A1(G) 3,6-3,6,10A1,JDZX10-JDZ10,transformador de tensión tipo 10A1G | ||||||||||||||||
| Datos técnicos | ||||||||||||||||
| Tipo | Relación de tensión nominal V) | Salida secundaria nominal (va) | Salida máx (VA) | Evaluado por la Península- Nivel de ción (kV) | Notas | Cableado diagrama | ||||||||||
| 0,2 | 0,5 | 1 | 3 | 0,2/0,2 | 0,5/0,5 | 6P | ||||||||||
| 0,2/0,5 | ||||||||||||||||
| JDZ10-3A1 | 3000/100 | 30 | 50 | 100 | 200 | / | / | / | 300 | 3,6/25/40 | "RZL10" Igual "RZL10" | Figura 1-2 | ||||
| JDZ10-6A1 | 6000/100 | 7,2/32/60 | ||||||||||||||
| JDZ10-10A1 | 10000/100 | 12/42/75 | ||||||||||||||
| JDZ10-10A1 | 10000/100/100 | / | / | / | / | 10/10 10/15 | 15/15 | 200/200 | Figura 3-4 | |||||||
| JDZX10-3A1(G) | 3000 /100/100 /|3 | 30 | 50 | 100 | 200 | / | / | 50 | 300 | 3,6/25/40 | / | Figura 5 | ||||
| JDZX10-6A1(G) | 6000 /100/100 /3/3|3 | 7,2/32/60 | ||||||||||||||
| JDZX10-10A1(G) | 10000 /100/100 3 |313 | 12/42/75 | ||||||||||||||
| JDZX10-10A1(G) | 10g0/1@/1@/100 | / | / | / | / | 10/10 10/15 | 15/15 | 200/200 | Figura 6 | |||||||
